데이터센터 통합 설비 아키텍처 One-Page View

작성자:

본 문서는 데이터센터 통합 설비 아키텍처를 One-Page View로 정리해, 전기·기계·통신·소방·관제상황실의 연계를 데이터센터 설비 통합 관점에서 설명합니다. 또한 장애 대응 기준의 NOC 운영 절차를 포함해 데이터센터 운영체계를 빠르게 파악할 수 있도록 구성했습니다.

데이터센터는 “건물”이 아니라, 전기·기계·통신·소방을 관제상황실이 실시간으로 지휘하는 하나의 생명체다.

데이터센터 통합 설비 아키텍처 (One-Page View)

1️⃣ 외부 인프라 → 데이터센터 진입

  • 전력: 이중 한전 수전 → 변전실
  • 통신: 다중 통신사 광 인입 → MMR
  • 건축: 침수·차량충돌 방지 외피, 보안 울타리

2️⃣ 전력 흐름 (Never Down)

  • 한전 이중수전
  • → 변압기
  • → UPS (N+1 / 2N)
  • → PDU / RPP
  • → Rack PDU (A/B Feed)
  • → 서버
  • UPS·발전기 상태는 NOC 실시간 감시
  • 발전기 자동기동 + 연료 48~72h

3️⃣ 냉각 흐름 (Always Cool)

  • 냉동기 / 프리쿨링
  • → 냉수 배관
  • → CRAH / In-Row
  • → Cold Aisle
  • → 서버
  • → Hot Aisle
  • 고밀도 랙: RDHx / 액침 옵션
  • 누수 감지 → 즉시 NOC 알람

4️⃣ 통신 흐름 (Always Connected)

  • 통신사
  • → MMR
  • → Core (이중)
  • → Leaf-Spine
  • → ToR
  • → 서버
  • 관리망(OOB) 별도
  • 전 구간 이중 경로

5️⃣ 소방 흐름 (Fail-Safe)

  • VESDA 감지
  • → 경보
  • → 가스계 소화
  • → 공조 차단
  • → 출입통제 해제
  • 서버실: 가스계 + Pre-action
  • 배터리실: 열폭주 감지 특화

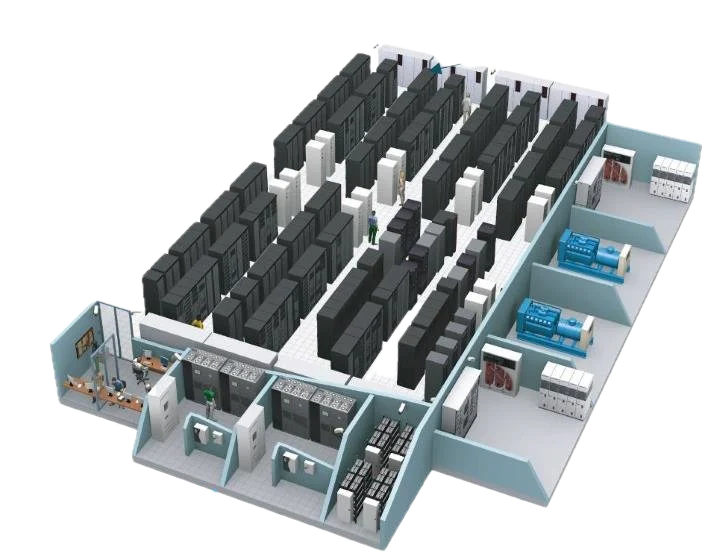

6️⃣ 건축 공간 구성 (Zoning)

  • 핵심 존
  • 서버실(White Space)
  • UPS실 / 배터리실
  • 전기실 / 기계실
  • MDF / IDF / MMR
  • 운영 존
  • 관제상황실(NOC/SOC) ⭐
  • 작업실 / 창고 / 사무실
  • 보안구역 / 맨트랩

7️⃣ 관제상황실(NOC) 역할 (두뇌)

  • 24×7 통합 관제
  • 전력(UPS·발전기)
  • 냉각(온도·습도·유량)
  • 네트워크 트래픽
  • 보안·소방 이벤트
  • 장애 발생 시 단일 지휘 통제
  • 독립 공조 + 이중 전원

8️⃣ 장애 시나리오 예

  • ⚠ 정전 발생
  • UPS 무정전 유지
  • 발전기 자동 기동
  • NOC 알람 → 운영자 대응
  • 서비스 무중단
  • ⚠ 서버 과열
  • 센서 감지
  • 공조 자동 대응
  • NOC 시각화
  • 랙 단위 조치

9️⃣ 설계 목표 기준

  • SPOF 제거
  • 무정지 유지보수
  • 확장성(Phase Build)
  • 국제 기준: Tier III 이상

데이터센터 운영체계 핵심 체크포인트

  • 데이터센터 통합 설비 아키텍처 기준으로 전력·냉각·통신·소방 상태를 단일 화면에서 확인합니다.
  • NOC 운영 절차는 알람 확인 → 원인 분류 → 현장 조치 → 복구 검증 순서로 표준화합니다.
  • 데이터센터 설비 통합 관점에서 변경 이력과 장애 이력을 함께 관리합니다.
