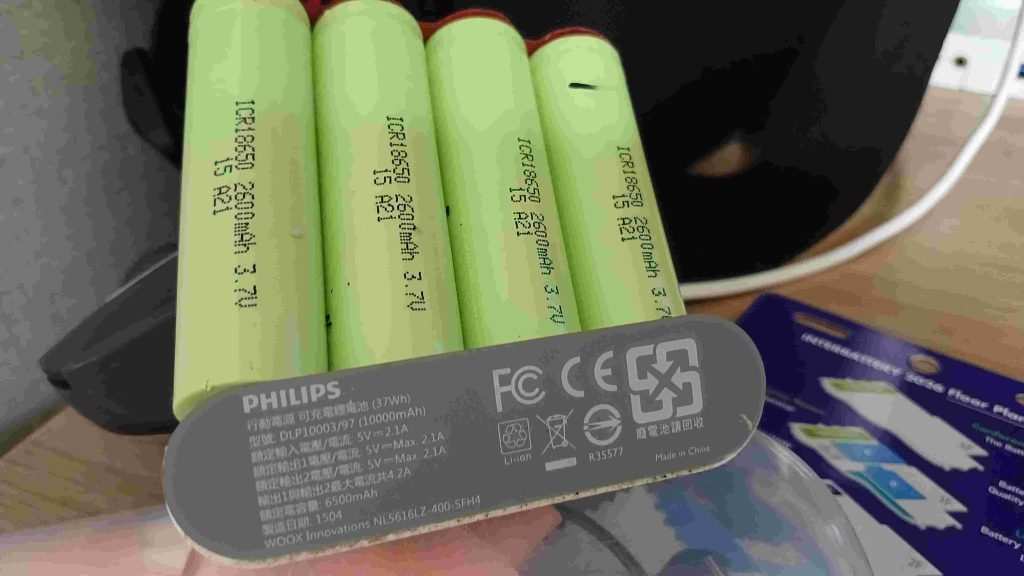

휴대용 백업 배터리 사례 연구, 3.7V의 배터리셀 4개를 병렬로 연결함.1개 셀은 2600mAh임. -> 판매하는 제품 스펙은 5V, 2.1A지원 제품으로 되어 있음
Q.학습 질문
4개의 리튬이온 셀로 구성된 배터리팩이 있다. 각 셀의 정격 사양은 3.7 V / 2,600 mAh이며, 4개의 셀은 1S4P(1직렬 4병렬)로 구성되어 있다.
따라서 배터리팩의 사양은 약 3.7 V / 10,400 mAh가 된다. 그런데 이 배터리팩을 사용하는 제품의 외부 매뉴얼에는 배터리 사양을 약 37 Wh / 10,000 mAh로 표시하고, 외부 전원 출력 사양은 5 V / 2.1 A로 표시하고 있다.
이때 다음 사항을 기술적으로 설명하라.
- 3.7 V / 2,600 mAh 셀 4개가 1S4P로 연결되었을 때 왜 3.7 V / 10,400 mAh가 되는가?
- 3.7 V / 10,400 mAh를 어떻게 약 37~38.5 Wh의 에너지로 환산할 수 있는가?
- 배터리의 정격전압은 3.7 V인데, 외부 출력에서는 어떻게 5 V를 생성할 수 있는가?
- 배터리와 5 V 출력단 사이에 사용되는 Boost DC-DC Converter는 어떤 원리로 전압을 승압하는가?
- 3.7 V의 배터리 전압을 5 V로 승압할 때 전압, 전류, 전력 및 에너지 사이에는 어떤 관계가 있는가?
- 배터리의 10,400 mAh와 외부 출력의 5 V / 2.1 A는 각각 무엇을 의미하며, 왜 서로 다른 종류의 사양인가?
- 5 V / 2.1 A가 약 10.5 W의 출력전력이라는 것은 어떻게 계산하는가?
- Boost Converter의 변환효율을 고려하면 배터리 측에서는 어느 정도의 전류가 필요한가?
- 배터리의 10,400 mAh가 5 V 출력에서도 그대로 10,400 mAh로 유지되지 않는 이유는 무엇인가?
- 최종적으로 다음의 전체 에너지 변환 과정을 하나의 시스템으로 설명하라.
1S4P Li-ion Battery → Protection/BMS → Boost DC-DC Converter → 5 V USB Output
특히 3.7 V / 10,400 mAh → 5 V / 2.1 A라는 외부 사양이 어떤 중간 변환과 전력 관계를 통해 성립하는지를 전압(V), 전류(A), 용량(Ah), 에너지(Wh), 전력(W)의 관점에서 설명하라.
A.답변
아래처럼 배터리의 전기적 사양 → 에너지 계산 → 1S4P 구성 → Boost Converter → 5 V/2.1 A 출력으로 설명할수 있다.
1S4P 리튬이온 배터리의 3.7 V / 10,400 mAh → 5 V / 2.1 A 변환 원리
1. 학습 목표
이 자료에서는 다음을 이해하는 것을 목표로 합니다.
3.7 V / 2,600 mAh셀 4개를 1S4P로 구성하면 왜3.7 V / 10,400 mAh가 되는가?3.7 V / 10,400 mAh를 왜 약38.5 Wh라고 하는가?- 배터리의 전압은 3.7 V인데 외부 출력은 어떻게 5 V가 되는가?
5 V / 2.1 A는 배터리 사양인가, 아니면 변환회로의 사양인가?- 3.7 V에서 5 V로 승압하면 왜 전류가 감소하는가?
- Boost Converter 내부에서 실제로 어떤 일이 일어나는가?
mAh,Wh,V,A,W를 서로 어떻게 구분해야 하는가?
2. 먼저 용어부터 구분한다
배터리 사양을 이해할 때 가장 중요한 것은 다음 5개를 구분하는 것입니다.
| 단위 | 의미 | 예 |
|---|---|---|
| V | 전압 | 3.7 V |
| A | 전류 | 2.1 A |
| Ah | 전하량/용량 | 10.4 Ah |
| Wh | 에너지 | 38.48 Wh |
| W | 전력 | 10.5 W |
특히 Ah와 Wh를 혼동하면 안 됩니다.
Ah
배터리가 어느 정도의 전하량을 저장할 수 있는지를 나타냅니다.
Wh
배터리가 실제로 저장하고 있는 에너지의 양입니다.
관계는:
Wh=V×Ahboxed{Wh=Vtimes Ah}
입니다.
3. 셀 하나의 사양
구매한 셀 하나가:
3.7 V / 2,600 mAh
라고 합시다.
2,600 mAh를 Ah로 바꾸면:
2600mAh=2.6Ah2600mAh=2.6Ah
따라서 셀 하나의 에너지는:
3.7V×2.6Ah3.7Vtimes2.6Ah=9.62Wh=boxed{9.62Wh}
입니다.
즉 셀 하나는 대략 9.62 Wh의 에너지를 저장합니다.
4. 4개를 1S4P로 연결한다
여기서 1S4P의 의미를 정확하게 이해해야 합니다.
- 1S = Series 1개
- 4P = Parallel 4개
즉 전압은 직렬로 증가시키지 않고, 4개의 셀을 병렬로 연결합니다.
┌── Cell 1 ──┐
│ │
├── Cell 2 ──┤
(+) ────┤ ├──── (+)
├── Cell 3 ──┤
│ │
└── Cell 4 ──┘
1S4P5. 병렬 연결에서는 무엇이 증가하는가?
병렬 연결에서는:
전압
그대로 유지됩니다.
3.7V3.7V
용량
합산됩니다.
2600mAh×42600mAhtimes4=10,400mAh=boxed{10,400mAh}
따라서 배터리팩은:
3.7V/10,400mAhboxed{3.7V/10,400mAh}
가 됩니다.
6. 배터리팩의 에너지
다시 Wh로 계산합니다.
3.7V×10.4Ah3.7Vtimes10.4Ah=38.48Wh=boxed{38.48Wh}
따라서 이 배터리팩의 이론적인 정격 에너지는 약:
38.5 Wh
입니다.
매뉴얼에서:
37 Wh
라고 표기했다면 실제 제품의 셀 용량 편차, 사용 가능한 에너지, 제조사의 정격 기준 등에 의해 약간 낮게 표기한 것으로 이해할 수 있습니다.
7. 여기서 중요한 질문
배터리는:
3.7 V
인데 USB 출력은:
5 V
입니다.
배터리를 USB 단자에 직접 연결할 수는 없습니다.
따라서 중간에 DC-DC Boost Converter가 들어갑니다.
3.7 V Battery
│
▼
┌─────────────────┐
│ Boost Converter │
│ │
│ 3.0~4.2 V → 5 V│
└────────┬────────┘
│
▼
USB
5 V8. Boost Converter란?
Boost Converter는 말 그대로 전압을 올리는 DC-DC 변환기입니다.
예를 들어:
입력 출력
3.7 V ───────────────→ 5 V
Boost
Converter처럼 동작합니다.
하지만 여기서 중요한 물리 법칙이 있습니다.
전압을 올린다고 에너지가 새로 만들어지는 것은 아닙니다.
따라서 전압이 올라가면 일반적으로 출력 가능한 전류는 줄어듭니다.
9. 전력으로 생각하면 쉽게 이해된다
전력은:
P=V×Iboxed{P=Vtimes I}
입니다.
매뉴얼의 USB 출력:
5 V / 2.1 A
를 전력으로 환산하면:
5V×2.1A5Vtimes2.1A=10.5W=boxed{10.5W}
입니다.
즉 USB 출력은 최대 약:
10.5 W
입니다.
10. 이상적인 Boost Converter
먼저 손실이 전혀 없다고 가정합니다.
즉 효율이 100%라고 가정합니다.
배터리에서:
Pin=PoutP_{in}=P_{out}
이어야 합니다.
USB 출력이:
5V×2.1A=10.5W5Vtimes2.1A=10.5W
이므로 배터리에서도 10.5 W가 필요합니다.
배터리가 3.7 V라면:
I=PVI=frac{P}{V}I=10.5W3.7VI=frac{10.5W}{3.7V}I≈2.84Aboxed{Iapprox2.84A}
입니다.
즉 이상적으로:
Boost Converter
│
│
3.7 V × 2.84 A ───┼──→ 5 V × 2.1 A
│
10.5 W입니다.
전압은 3.7 V → 5 V로 증가하고, 전류는 약 2.84 A → 2.1 A로 감소합니다.
11. 실제 Boost Converter에는 손실이 있다
실제 회로는 100% 효율이 아닙니다.
예를 들어 효율이 90%라고 가정합니다.
출력은:
10.5W10.5W
이지만 입력에서는 더 많은 전력이 필요합니다.
Pin=PoutηP_{in}=frac{P_{out}}{eta}
따라서:
Pin=10.50.9P_{in}=frac{10.5}{0.9}=11.67W=boxed{11.67W}
입니다.
배터리 전압이 3.7 V라면:
Ibattery=11.67W3.7VI_{battery} = frac{11.67W}{3.7V}=3.15A=boxed{3.15A}
정도가 됩니다.
따라서 실제로는:
Boost Converter
η ≈ 90%
│
│
3.7 V / 3.15 A ──────┼────→ 5 V / 2.1 A
│
11.67 W
│
▼
10.5 W와 같이 됩니다.
12. 왜 10,400 mAh가 5 V에서도 10,400 mAh가 아닌가?
이 부분이 가장 중요합니다.
배터리의:
10,400 mAh
는 3.7 V를 기준으로 한 용량입니다.
배터리 에너지는:
3.7V×10.4Ah=38.48Wh3.7Vtimes10.4Ah = 38.48Wh
입니다.
이 에너지를 5 V로 변환한다고 생각해봅니다.
이상적인 경우:
38.48Wh5V=7.696Ahfrac{38.48Wh}{5V} = 7.696Ah
즉:
≈7,700mAh@5Vboxed{approx7,700mAh@5V}
가 됩니다.
따라서:
배터리 측
3.7 V
10,400 mAh
38.48 Wh
↓
Boost Converter
5 V
약 7,700 mAh
38.48 Wh
(이상적인 경우)입니다.
13. 실제 효율 90%라면?
실제로는 변환 손실이 있습니다.
38.48Wh×0.9=34.63Wh38.48Whtimes0.9 = 34.63Wh
따라서 5 V 기준으로:
34.63Wh5V=6.93Ahfrac{34.63Wh}{5V} = 6.93Ah
즉:
≈6,930mAh@5Vboxed{approx6,930mAh@5V}
정도가 됩니다.
따라서 개념적으로:
1S4P Battery
│
│
3.7 V / 10,400 mAh
│
│
38.48 Wh
│
▼
┌────────────────┐
│ Boost Converter│
│ η ≈ 90% │
└───────┬────────┘
│
▼
5 V Output
약 6,930 mAh
약 34.6 Wh입니다.
14. 그렇다면 5 V / 2.1 A는 무엇인가?
여기서 용량과 출력전류를 완전히 분리해서 생각해야 합니다.
10,400 mAh
→ 배터리가 저장할 수 있는 용량
5 V
→ 외부 USB 출력의 전압
2.1 A
→ USB 출력회로가 공급할 수 있는 최대 전류
5 V × 2.1 A
→ 최대 출력 전력
5×2.1=10.5W5times2.1=boxed{10.5W}
따라서 5 V / 2.1 A는:
배터리 용량을 나타내는 숫자가 아니라 DC-DC 출력단의 정격
입니다.
15. 2.1 A는 어떻게 결정되는가?
이것은 배터리의 10,400 mAh에서 직접 계산하여 정하는 값이 아닙니다.
제품 설계자가 Boost Converter의 출력 능력을 결정합니다.
예를 들어 Boost IC가 다음과 같은 조건을 갖는다고 생각해봅시다.
Boost Converter
Input:
3.0 ~ 4.2 V
Output:
5.0 V
Maximum Output Current:
2.1 A
Efficiency:
약 85~95%그러면 제품의 외부 사양에:
Output: 5 V / 2.1 A
라고 표시할 수 있습니다.
즉:
배터리 용량
│
│ "얼마나 오래 사용할 수 있는가?"
▼
10,400 mAh
+
Boost Converter
│
│ "얼마나 큰 부하까지 공급할 수 있는가?"
▼
5 V / 2.1 A입니다.
16. 실제 사용시간도 계산할 수 있다
예를 들어 USB 부하가 5 V / 2.1 A로 최대 출력한다고 합시다.
출력전력:
10.5W10.5W
배터리 에너지를 38.48 Wh라고 하고 Boost 효율을 90%라고 하면 사용할 수 있는 출력 에너지는:
38.48×0.9=34.63Wh38.48times0.9 = 34.63Wh
따라서 이론적인 최대 출력시간은:
34.63Wh10.5Wfrac{34.63Wh}{10.5W}=3.30시간=boxed{3.30시간}
정도입니다.
실제 사용시간은 BMS 차단전압, 셀의 방전특성, 컨버터 효율 변화, 배터리 상태 등에 따라 더 짧아질 수 있습니다.
17. Boost Converter 내부에서는 무슨 일이 일어나는가?
이제 한 단계 더 들어가겠습니다.
대표적인 Boost Converter는 기본적으로 다음과 같은 부품으로 구성됩니다.
L
Battery + ──────coil───────●──────→ Output +
│
│
SW
│
▼
GND
Diode / MOSFET
Capacitor
PWM Controller핵심 부품은:
- Inductor(인덕터)
- MOSFET
- Diode 또는 동기식 MOSFET
- Output Capacitor
- PWM Controller
입니다.
18. ① MOSFET이 ON될 때
MOSFET을 켭니다.
Battery
│
▼
Inductor
│
▼
MOSFET
│
GND이때 인덕터에 에너지가 저장됩니다.
인덕터는 전류가 갑자기 변하는 것을 방해하는 특성이 있습니다.
따라서 전류가 증가하면서 자기장 형태로 에너지가 저장됩니다.
19. ② MOSFET이 OFF될 때
MOSFET을 끕니다.
그러면 인덕터가 가지고 있던 에너지가 방출됩니다.
인덕터는 자기장에 저장했던 에너지를 계속 전류로 흘려보내려고 합니다.
이 과정에서 배터리 전압에 인덕터의 전압이 더해져:
배터리보다 높은 전압
을 만들어낼 수 있습니다.
Battery 3.7 V
│
▼
Inductor
│
│ + Inductor voltage
▼
Diode
│
▼
Capacitor
│
▼
5 V이 과정을 매우 빠른 속도로 반복합니다.
20. PWM으로 5 V를 유지한다
Boost Converter는 단순히 계속 ON/OFF하는 것이 아닙니다.
출력전압을 측정해서:
"현재 출력이 5 V보다 낮은가?"
"5 V보다 높은가?"
를 판단합니다.
그리고 MOSFET의 ON/OFF 비율, 즉 Duty Cycle을 조절합니다.
배터리
│
▼
Boost Converter
│
├── Output Voltage 측정
│
▼
Feedback Controller
│
▼
PWM 조절
│
▼
MOSFET ON/OFF따라서 부하가 변해도 가능한 한:
Vout≈5VV_{out}approx5V
를 유지합니다.
21. 이상적인 Boost Converter의 관계
이상적인 Boost Converter에서는 대략:
Vout=Vin1−DV_{out}=frac{V_{in}}{1-D}
라는 관계가 있습니다.
여기서 D는 PWM Duty Cycle입니다.
예를 들어:
Vin=3.7VV_{in}=3.7VVout=5VV_{out}=5V
라고 하면:
5=3.71−D5=frac{3.7}{1-D}
따라서:
1−D=3.751-D=frac{3.7}{5}D=0.26D=0.26
즉 이상적인 조건에서는 약:
26%boxed{26%}
정도의 Duty Cycle이 필요한 셈입니다.
실제 회로에서는 손실 때문에 이보다 다른 동작 조건이 필요합니다.
22. 전체 시스템을 하나로 연결하면
이제 처음 질문을 완전히 연결할 수 있습니다.
┌─────────────────────────────────────────┐
│ BATTERY PACK │
│ │
│ Cell 1 ─┐ │
│ Cell 2 ─┤ │
│ Cell 3 ─┼─ 1S4P │
│ Cell 4 ─┘ │
│ │
│ 3.7 V nominal │
│ 10,400 mAh │
│ ≈ 38.48 Wh │
└──────────────────┬──────────────────────┘
│
│
▼
┌────────────────────┐
│ Protection / BMS │
│ │
│ OVP / UVP / OCP │
│ Short Protection │
└─────────┬──────────┘
│
▼
┌────────────────────┐
│ BOOST CONVERTER │
│ │
│ 3.x V → 5 V │
│ │
│ Inductor │
│ MOSFET │
│ Diode │
│ Capacitor │
│ PWM Controller │
└─────────┬──────────┘
│
│ 5 V
│
▼
┌────────────────────┐
│ USB OUTPUT │
│ │
│ 5 V / 2.1 A max │
│ ≈ 10.5 W max │
└────────────────────┘23. 가장 중요한 관계를 한 장으로 정리
[배터리의 저장에너지]
3.7 V × 10.4 Ah
│
▼
38.48 Wh
│
│
│ Boost Converter
│ ──────────────→ 전압 상승
│ 전류 감소
│
▼
[USB 출력단]
5 V × 2.1 A
│
▼
10.5 W단, 실제로는 변환손실이 있으므로:
Pout<PinP_{out}<P_{in}
입니다.
24. 따라서 매뉴얼의 사양을 정확하게 해석하면
매뉴얼에 다음과 같이 적혀 있다고 합시다.
Battery: 37 Wh / 10,000 mAh
Output: 5 V / 2.1 A
이를 잘못 해석하면:
"10,000 mAh 배터리가 5 V에서 10,000 mAh를 출력하고 2.1 A를 낸다."
가 됩니다.
하지만 기술적으로는:
약 3.7 V에서 10,000 mAh급의 에너지를 저장한 배터리팩이 있고, 내부 Boost Converter를 이용해 USB 출력단에 5 V를 생성하며, 그 출력단은 최대 2.1 A(약 10.5 W)를 공급할 수 있다.
라고 해석하는 것이 정확합니다.
25. 최종 암기 포인트
① 병렬 연결
Vparallel=Vcellboxed{V_{parallel}=V_{cell}}Ahparallel=Ahcell×Nboxed{Ah_{parallel}=Ah_{cell}times N}
따라서:
3.7V/2600mAh×43.7V/2600mAhtimes4
→
3.7V/10,400mAhboxed{3.7V/10,400mAh}
② 에너지
Wh=V×Ahboxed{Wh=Vtimes Ah}
따라서:
3.7×10.4=38.48Wh3.7times10.4 = boxed{38.48Wh}
③ USB 출력
W=V×Aboxed{W=Vtimes A}
따라서:
5×2.1=10.5W5times2.1 = boxed{10.5W}
④ Boost Converter
낮은 전압 + 높은 전류→높은 전압 + 낮은 전류boxed{text{낮은 전압 + 높은 전류} rightarrow text{높은 전압 + 낮은 전류}}
단, 손실이 있으므로:
Pout<Pinboxed{P_{out}<P_{in}}
⑤ 가장 중요한 개념
10,400 mAh와 2.1 A는 같은 종류의 숫자가 아닙니다.
10,400 mAh→ 배터리 용량3.7 V→ 배터리 정격전압38.48 Wh→ 배터리 에너지5 V→ 변환 후 출력전압2.1 A→ 출력단 최대 전류10.5 W→ 출력단 최대 전력
즉 이 제품의 전기적 흐름을 가장 짧게 표현하면:
3.7V/10,400mAh→DC − DC Boost→5V/2.1Aboxed{ 3.7V/10,400mAh rightarrow DC!-!DC Boost rightarrow 5V/2.1A }
이고, 중간의 Boost Converter가 3.7 V → 5 V라는 전압 변환을 수행하며, 그 대가로 배터리 측에서 더 큰 전류를 끌어오고 변환손실도 발생시킨다는 것이 핵심입니다.
